Hochdynamische Kraftprofilsteuerung für Tiefziehprozesse – als Teilsystem oder komplette 360°-Lösung inklusive Inbetriebnahme.
Das modulare Ziehkissen-System von AXXERON Hydrolux besteht aus einem Hauptzylinder mit integriertem Wegmesssystem, Druckspeichern, einem Hydraulikaggregat und mehreren hydraulischen Steuerblöcken. Zusätzlich kann das System durch Regelungs-Software-Bibliotheken und Hardware-Komponenten erweitert werden.
Der Ziehkissenblock ist direkt an den Zylinder geflanscht und beinhaltet eine seitliche Aufnahme für einen separaten Speicheradapterblock mit Blasenspeichern. Dieses Design bildet ein kompaktes und steifes Hydrauliksystem, das eine hochdynamische Regelung ermöglicht. Die Regelung wird durch ein separates Hardware- und Softwaremodul realisiert. Diese Regelungssoftware reduziert Überschwinger im Druckaufbau und ermöglicht kundenspezifische Kraftprofile mit hoher Genauigkeit.
Das modulare Ziehkissensystem von AXXERON Hydrolux beinhaltet ein vollständiges Antriebssystem – vom Hauptzylinder bis zur Regelungssoftware. Je nach Bedarf liefern wir einzelne Teilsysteme oder die komplette Lösung inklusive Inbetriebnahme.

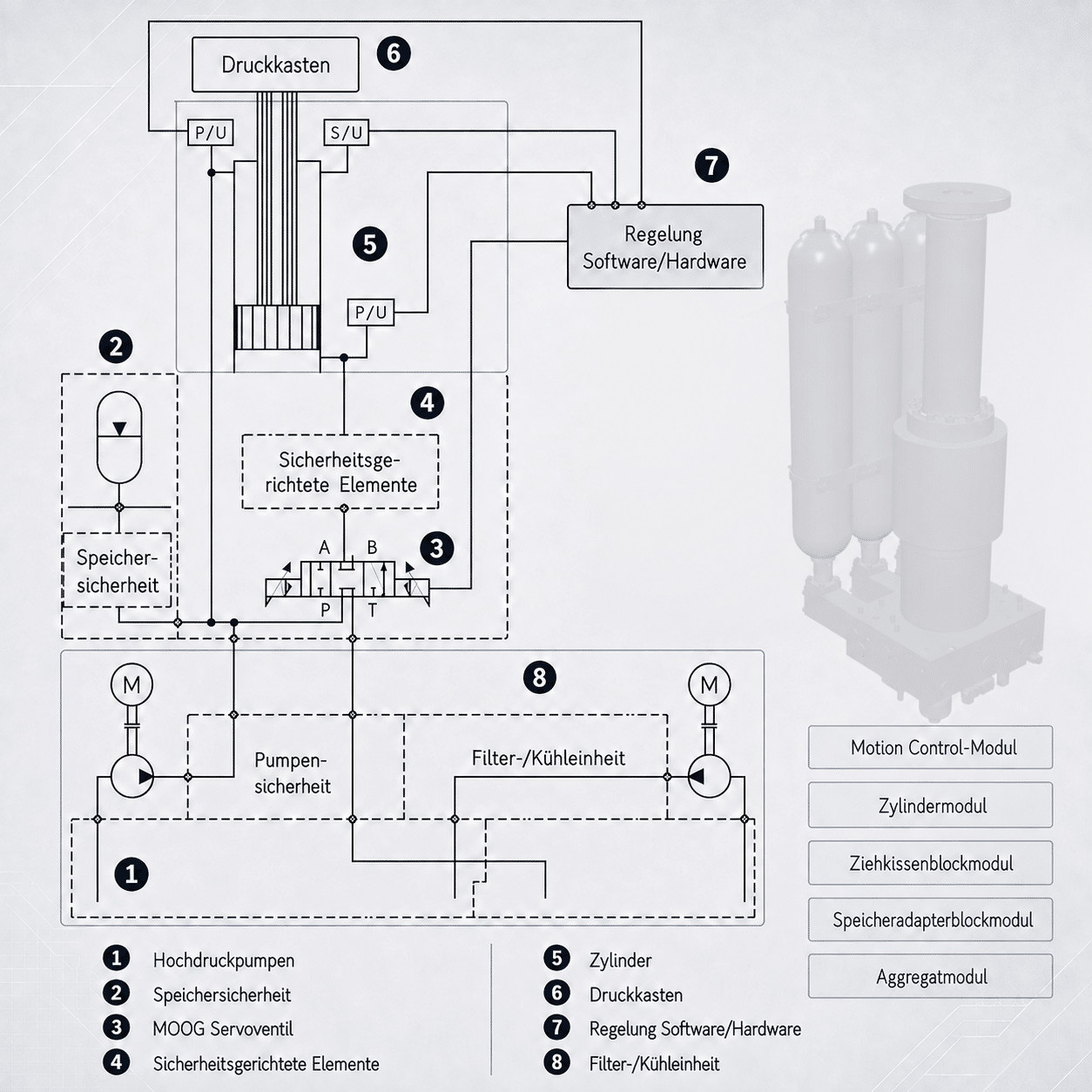

01
Versorgt das System mit dem für die Bewegung benötigten Hydraulikvolumen (Hochdruckpumpen, Filter-/Kühleinheit). Standardisiertes Baukastensystem mit festgelegten Komponenten (Pumpen, Motoren, Steuerblöcke) – im Aufbau flexibel an Ihre individuellen Aufstellbedingungen anpassbar.
02
Direkte Montage über Speicheradapterblöcke – keine Verrohrung benötigt.
03
Moog-Servoventil für hochpräzise, dynamische Kraftregelung im Ziehprozess.
04
Sicherheitsgerichtete Elemente direkt im Ziehkissenblock integriert – für den sicheren Betrieb der Presse.
05
Präzise Positionserfassung über den gesamten Hub. Einfache Montage im Pressenrahmen.
06
Eigenständige Vorbeschleunigung reduziert Überschwinger – hochdynamische und genaue Positions- und Kraftregelung.
Auf Basis einer definierten Anzahl von Modulen
Gute Zugänglichkeit zu den Hauptkomponenten
Analoge oder digitale Ventile möglich
Durch den modularen, vorkonfigurierten Aufbau
Durch vorgeprüfte Module vor der Auslieferung
| Modul | Funktion | Technische Eckdaten | Besondere Merkmale |
|---|---|---|---|
|
Zylinder
5 Baugrößen
|
Erzeugt die Kraft für den Tiefziehprozess und erfasst die Position über den gesamten Hub. |
|
|
|
Ziehkissenblock
4 Baugrößen
|
Regelt Druck und Durchfluss für eine hochdynamische, präzise Kraftregelung. |
|
|
|
Hydraulikaggregat (HPU)
7 Baugrößen
|
Versorgt das System mit dem für die Bewegung benötigten Hydraulikvolumen. |
|
|
|
Speicheradapterblock
3 Baugrößen
|
Bindet die Druckspeicher direkt und leckagefrei an das System an. |
|
|
|
Konfiguration
|
Legt die Anzahl der Ziehkissen-Achsen für Ihre Presse fest. |
|
|
Ein Ziehkissen ist eine Einrichtung in einer hydraulischen oder mechanischen Presse, die das Blechbauteil während des Ziehvorgangs mit einer definierten Kraft beaufschlagt (auch als Blechhalterkraft bezeichnet) und dadurch eine kontrollierte Umformung überhaupt erst ermöglicht.
Eine separate Regelungssoftware regelt den Druckaufbau im Ziehkissenblock aktiv und realisiert dabei kundenspezifische Kraftprofile mit hoher Genauigkeit – statt einer festen, ungeregelten Kraftkurve.
Ja. Der Lieferumfang ist kundenspezifisch skalierbar – vom einzelnen Teilsystem bis zur kompletten 360°-Lösung inklusive Inbetriebnahme.
Beides ist möglich – das modulare Konzept erlaubt die Verwendung analoger oder digitaler Ventile je nach Anforderung.
Das modulare Ziehkissensystem passt in hydraulische, mechanische und Servomechanische Pressen sowie in komplexere Pressenlinien.
Das System ist für 1, 2, 4, 6 oder 8 Ziehkissen-Achsen konfigurierbar – je nach Anforderung der Presse.
Die gute Zugänglichkeit zu den Hauptkomponenten ermöglicht eine einfache Wartung. Da die Module vor Auslieferung vorgeprüft werden, verkürzt sich zudem die Anlauf- und Inbetriebnahmezeit bei einem Austausch.
